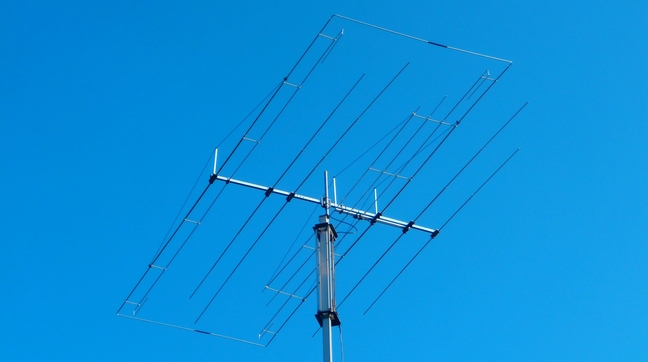

OB10-5M 10 Element Mini-Yagi 20-17-15-12-10m

OB10-5M

Die kompakteste und effizienteste traplose Fünfband-Rohr-Yagi in der Welt

OB10-5M   10 Element 5 Band Mini-Yagi

Bänder   20 / 17 / 15 / 12 / 10
Gewinn (dBd) *   4,0 / 4,2 / 4,1 / 4,5 / 4,8
Gewinn (dBi) **   11,3 / 11,8 / 11,8 / 12,2 / 12,5
V/R (dB)   23 / 12 / 12 / 14 / 27
SWR
14,00 - 14,19 - 14,35   1,5 - 1,2 - 1,5
18,07 - 18,13 - 18,17   1,3 - 1,1 - 1,3
21,00 - 21,25 - 21,45   1,5 - 1,2 - 1,4
24,89 - 24,94 - 24,99   1,3 - 1,2 - 1,3
28,00 - 28,50 - 29,00   1,3 - 1,2 - 1,4

Elemente (Anzahl)   10
Aktive Elemente je Band   2 / 2 / 2 / 2,5 / 2,5
(positive Koppelung auf 12/10m)
Max. Elementlänge (m)   7,94 (Querausdehnung)
Boomlänge (m)   3,80
Drehradius (m)   4,38
Zuleitungen (Anzahl)   1 Koax 50 Ohm
Eigengewicht (kg)   22,50
Windlast projizierte Fläche ***   0,83 m² / 8,88 feet²
Windlast bei 130 km/h***   728,49 N / 0,91 m² / 9,79 feet²

Preis ****   1.199,00 EUR



*    = durchschnittlicher Gewinn über Dipol im Freiraum / zum Vergleich: 2el Monobander 4 dBd, 3el 5-6 dBd
**  = durchschnittlicher Gewinn 20m über Grund (= dBd + 2.15 dB Isotrop + ca. 5dB Bodenreflektion)
*** = die Windlastangaben beinhalten einen Korrekturfaktor, der berücksichtigt, dass es sich vornehmlich um Rundrohre handelt und niemals alle Rohre gleichzeitig angeströmt werden
****  = außerhalb der EU abzgl. 19% deutsche MWSt.  - Preisänderungen vorbehalten
