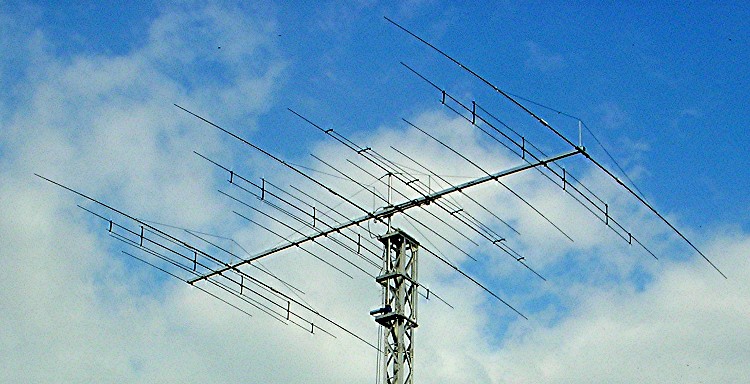

OB18-6 18 Element Yagi 40-20-17-15-12-10m

OB18-6   18 Element Yagi 40-20-17-15-12-10m

Bänder   40 / 20 / 17 / 15 / 12 / 10
Gewinn (dBd) *   4,8 / 7,3 / 7,5 / 7,8 / 7,0 / 7,7
Gewinn (dBi) **   11,8 / 14,7 / 15,1 / 15,5 / 14,8 / 15,6
V/R (dB)   25 / 18 / 25 / 22 / 22 / 15
SWR
40 m CW/Europa Setting:
7,00 - 7,05 - 7,15   1,7 - 1,1 - 1,8
40 m USA phone Setting:
7,15 - 7,21 - 7,30   1,7 - 1,1 - 1,8
14,000 - 14,160 - 14,350   1,3 - 1,1 - 1,4
18,069 - 18,150 - 18,169   1,4 - 1,1 - 1,2
21,000 - 21,270 - 21,450   1,4 - 1,1 - 1,3
24,890 - 24,950 - 24,990   1,3 - 1,1 - 1,3
28,000 - 28,500 - 29,000   1,5 - 1,1 - 1,7

Elemente (Anzahl)   18 (+ 8 hidden sleeve für 12/17m )
Aktive Elemente   3 / 4 / 4 / 4 / 4 / 7
Max. Elementlänge (m)   14.64
Boomlänge (m)   11.9
Drehradius (m)   9.16
Zuleitungen (Anzahl)   1 Coax 50 Ohm
Eigengewicht (kg)   120
Windlast bei 130 km/h   2.466 N / 3,09 m² / 33,37 feet²

Preis ***   4.575,00 EUR
*    = durchschnittlicher Gewinn über Dipol im Freiraum / zum Vergleich: 2el Monobander 4 dBd, 3el 5-6 dBd
**  = durchschnittlicher Gewinn 20m über Grund (= dBd + 2.15 dB Isotrop + ca. 5dB Bodenreflektion)
***  = außerhalb der EU abzgl. 19% deutsche MWSt.  - Preisänderungen vorbehalten
